Поворотна вісь лазер або маркер, токарка для кілець

Поворотна вісь використовується на лазерних верстатах CO2 або маркерах, також можна використовувати на фрезерному обладнанні.

Поворотна вісь дає змогу обробляти виріб з усіх боків без додаткових операцій з перевстановлення виробу на робочому столі лазера або маркера

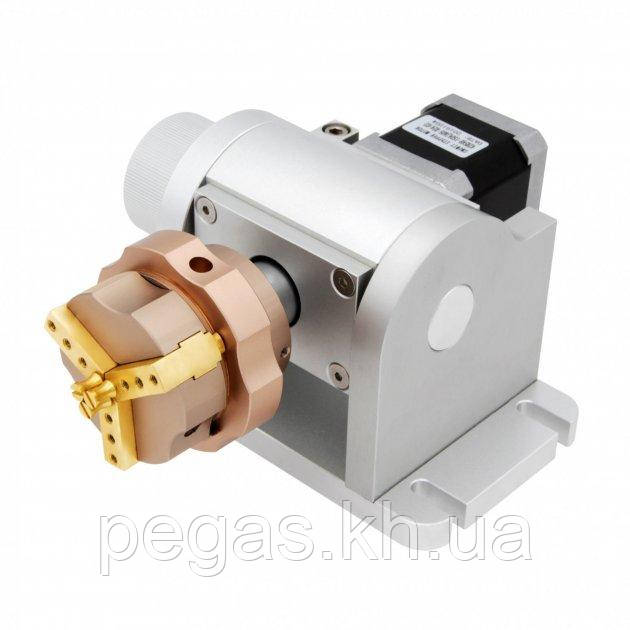

Комплект: Поворотна вісь  1:1 (кроковий двигун Nema 23) 3-кулачковий патрон

пристрій, який призначений для автоматичного повороту деталі на різні кути під час оброблення. За допомогою такого поворотного механізму можна наносити маркування на циліндричні поверхні, оскільки заготівка обертається навколо своєї осі на 360°. Обладнана 3-кулачковим патроном діаметром 50 мм обертання якого здійснює 2-фазичний кроковий двигун серії 42. Поворотна ручка на бічній стінці корпусу дає змогу контролювати кут нахилу заготівки в діапазоні до 45° (вгору та вниз відносно центру). Поворотна вісь під'єднується до драйвера за допомогою роз'єму GX16-4. Кріплення корпусу до робочої поверхні відбувається за допомогою гвинтів.

Застосування: пристрій дає можливість нанести маркування як на внутрішній, так і на зовнішній стороні предметів складної форми (кільце, ручка, кухоль, склянка, ваза, втулка, муфта, труба, вал, фланець, циферблат, викрутка тощо)

Внимание! Патрон поворотної осі не має наскрізного отвору

Принцип роботи поворотної осі лазерного верстата: Оскільки лазерна головка маркера є в нерухомому стані, то її відстань до оброблюваної плоскої заготовки завжди однакова, що забезпечує високоточне та якісне маркування поверхні. Якщо заготівка має неправильної форми, відстань до головки змінюватиметься. Це призводить до того, що змінюється ширина променя, і якість оброблення гіршає. Поворотна вісь для лазерного маркера повертає заготівку так, що відстань між її поверхнею й лазерною головкою не змінюється. Виходить так, що сфокусований промінь ніби рухається плоскою поверхнею, забезпечуючи високу якість оброблення.

Особливості:

• Автоматизований процес оброблення заготовок зі складним профілем
• Висока точність
• Плавність обертання
• Можливість регулювання кута нахилу заготівки
• Легкість монтажу та демонтажу

Характеристики:
Діаметр патрона: 50 мм
Кількість кулачків: 3
Висота центру: 60 мм
Кут нахилу заготовки (вверх і вниз): 45°
Кроковий двигун: 42HS48-1504
Кількість фаз: 2
Ток: 1.5 А
Кутовий крок: 1.8°
Момент: 5.5 кгс*см
Індуктивність фази: 5.5 мГн
Опір фази: 2.8 Ом
Інерція ротора: 68 г*см2
Передатне число: 1
Точність позиціювання: 0.09 мм
Діаметр заготівки під час затискання кулачками: мін. 1.5 мм; макс. 73 мм
Діаметр заготівки під час розтискання кулачками: мін. 11 мм; макс. 80 мм
Довжина дроту: ~1.5 м
Роз'єм під'єднання: GX16-4
Матеріал корпусу: алюмінієвий сплав
Робоча температура довкілля: -20...+50 °C
Вологість довкілля: 15...95 %
Вага: 1.89 кг
