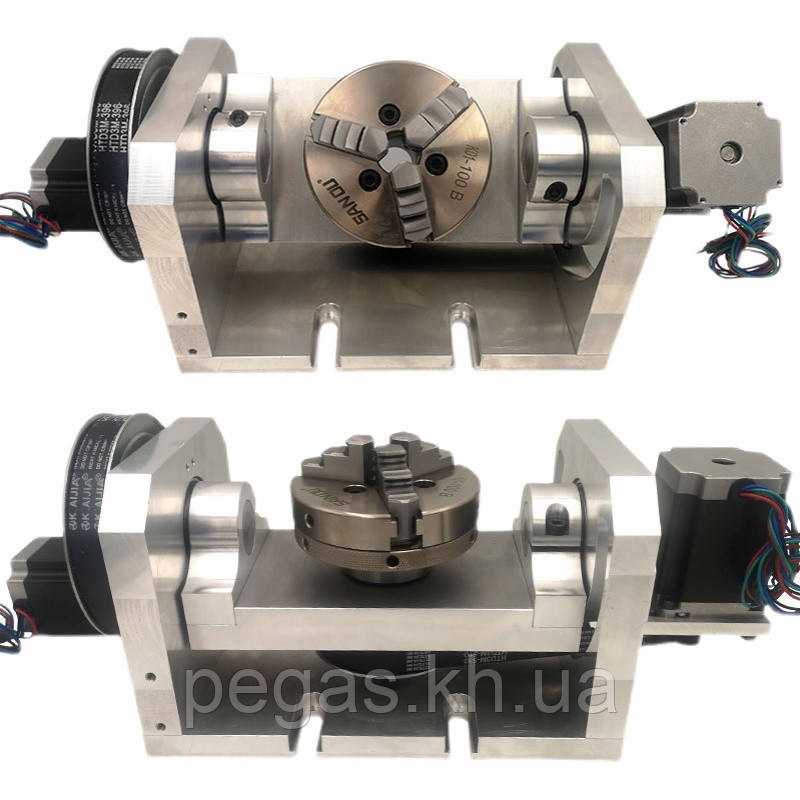

Поворотний стіл ЧПУ, поворотна вісь 5 координат

Поворотний стіл ЧПУ на ремінному редукторі, патрон 100 мм, ремінні редуктори четверта вісь 8:1, п'ята вісь 6:1, робочий стіл  100 мм×125 мм

Поворотний стіл ЧПУ дає змогу обертати заготовку навколо своєї осі.  4D поворотна вісь використовується для оброблення дерева, алюмінієвих, кольорових і мідних сплавів, пластику. Поворотна вісь приводиться в рухи за допомогою двигуна nema 23. Порівнюючи зі звичайною 3-особливою обробкою 3D моделі, де деталь кріпитися з одного боку до столу верстата ЧПК, то  4- осьова поворотна вісь дає змогу обробляти виріб з усіх боків без додаткових операцій з переустановлення виробу на робочому столі, що в такий спосіб дає змогу отримувати вироби  складної конструкції. Це можуть бути меблеві елементи (ніжки столів і стільців), ювелірна продукція, виготовлення декоративних візерунків із дерева. Токарний патрон можна  зняти та замінити на алюмінієвий стіл для кріплення  изделия.

Характеристики:

- четвірта вісь — передавальне співвідношення:8:1 (синхронний режим гальмування)

- п'ята вісь  - передавальне відношення:6:1

- патрон: діаметр 100 мм (3-кулачковий)

- висота до  центру: 98 мм

-люфт: не більш ніж 0,3 градуса

- розміри робочого столу: 100 мм×125 мм

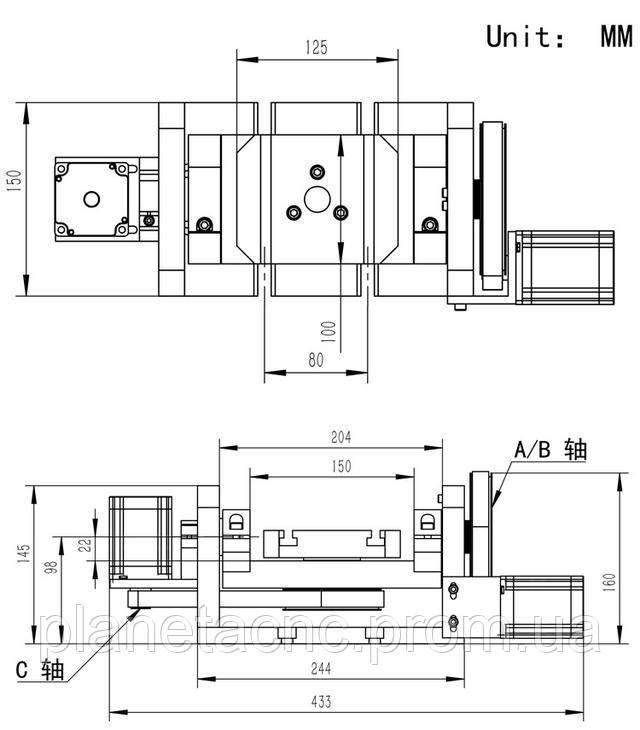

- габаритні розміри: 440 мм×150 мм×160 мм

-кроковий двигун NEMA23 57 мм 3A 2-фазний 4 дроти

- струм: 3 А

- крутний момент: 18кг/см

- вага: 12 кг
