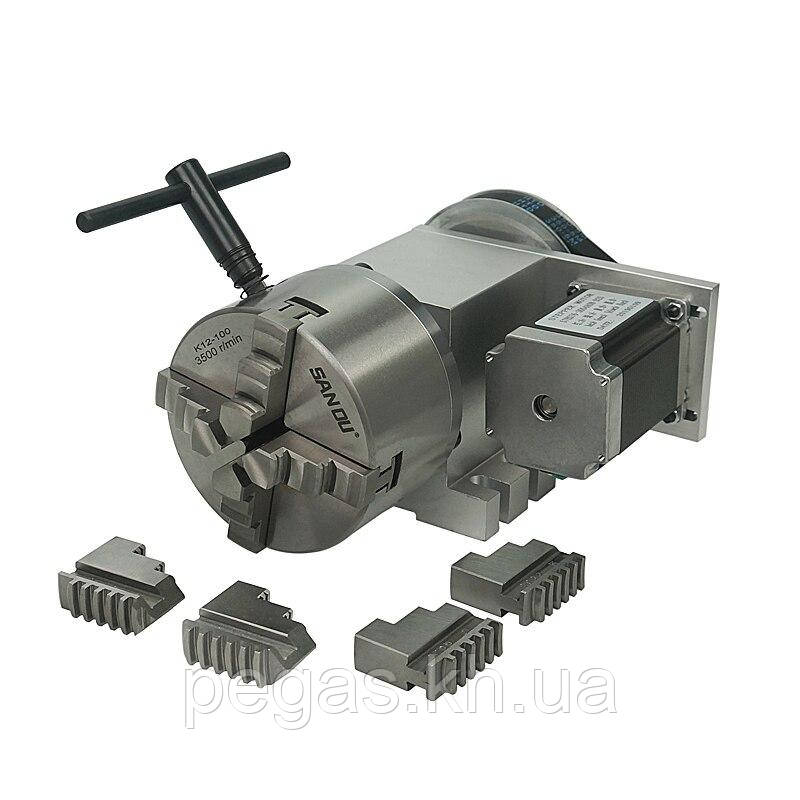

Поворотна вісь nema23 ЧПУ, діаметр 80 мм, 4-х кулачковий

4-х осьове поворотна вісь використовується для обробки дерева, пластика, алюмінієвих, кольорових і мідних сплавів.

4-х осьове поворотна вісь дозволяє обробляти виріб з усіх сторін без додаткових операцій по перевстановленню вироби на робочому столі, що тим самим дає можливість отримувати вироби складної конструкції, на відміну від звичайної 3-х осьовий обробкою 3D моделі, де деталь кріпитися з одного боку до столу верстатах ЧПУ.

Комплект: Поворотна вісь з ремінною передачею 1:4 (кроковий двигун NEMA 23) 4-х кулачковий і задня бабка

Характеристики:

Комплект на поворотну вісь для верстата ЧПУ.
Ремінна передача. Кроковий двигун NEMA 23 86HS82. Кулачковий токарний патрон -80 мм

Передаточне число 1:4.

Висота до центру — 65 мм

Загальна висота — 115 мм

Кулачковий патрон — 80 мм

Максимальна швидкість: 4200r/min

Крутний момент: 18 кг/см

Комплектність:
Кроковий двигун і токарний патрон (в зборі), комплект зворотних кулачків, затискний ключ, задня бабка

 Поворотна вісь (четверта координата) для верстата ЧПУ призначена для повороту деталей на різні кути при обробці. Для фіксації тіл обертання при обробці в парі з поворотною віссю використовується задня бабка. Поворотна вісь приводиться в рух кроковим двигуном. Редуктор виконаний на зубчасто-пасової передачі.
