Поворотна вісь лазер або маркер, токарка для кілець

Поворотна вісь використовується на лазерних верстатах CO2 або маркерах, також можна використовувати на фрезерному обладнанні.

Поворотна вісь призначена для гравіювання на круглих поверхнях

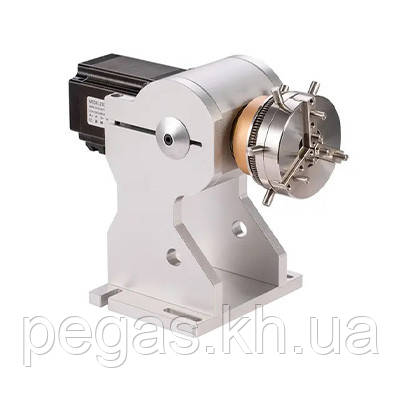

Комплект: Поворотна вісь  1:1 (кроковий двигун Nema 23) 3-кулачковий патрон

Пристрій, який призначений для автоматичного повороту деталі на різні кути під час оброблення. За допомогою такого поворотного механізму можна наносити маркування на циліндричні поверхні, оскільки заготівка обертається навколо своєї осі на 360°. Обладнана 3-кулачковим патроном діаметром 50 мм обертання якого здійснює 2-фазичний кроковий двигун серії 42. Поворотна ручка на бічній стінці корпусу дає змогу контролювати кут нахилу заготівки в діапазоні до 45° (вгору та вниз відносно центру). Поворотна вісь під'єднується до драйвера за допомогою роз'єму GX16-4. Кріплення корпусу до робочої поверхні відбувається за допомогою гвинтів.

Застосування: пристрій дає можливість нанести маркування як на внутрішній, так і на зовнішній стороні предметів складної форми (кільце, ручка, кухоль, склянка, ваза, втулка, муфта, труба, вал, фланець, циферблат, викрутка тощо)

Внимание! Патрон поворотної осі не має наскрізного отвору

Принцип роботи поворотної осі лазерного верстата: Оскільки лазерна головка маркера є в нерухомому стані, то її відстань до оброблюваної плоскої заготовки завжди однакова, що забезпечує високоточне та якісне маркування поверхні. Якщо заготівка має неправильної форми, відстань до головки змінюватиметься. Це призводить до того, що змінюється ширина променя, і якість оброблення гіршає. Поворотна вісь для лазерного маркера повертає заготівку так, що відстань між її поверхнею й лазерною головкою не змінюється. Виходить так, що сфокусований промінь ніби рухається плоскою поверхнею, забезпечуючи високу якість оброблення.

Особливості:

• Автоматизований процес оброблення заготовок зі складним профілем
• Висока точність
• Плавність обертання
• Можливість регулювання кута нахилу заготівки
• Легкість монтажу та демонтажу

Характеристики:
Коефіцієнт зменшення – 1
Кут нахилу 45-90 градусів
Висота осі - 127мм
Розміри 200*120*170мм
Вага – 3,54кг
Двигун Nema 23
Утримуючий момент 2,3 Нм
Номінальна напруга 1,79V
Номінальний струм 2,8А
Довжина двигуна: 76мм
