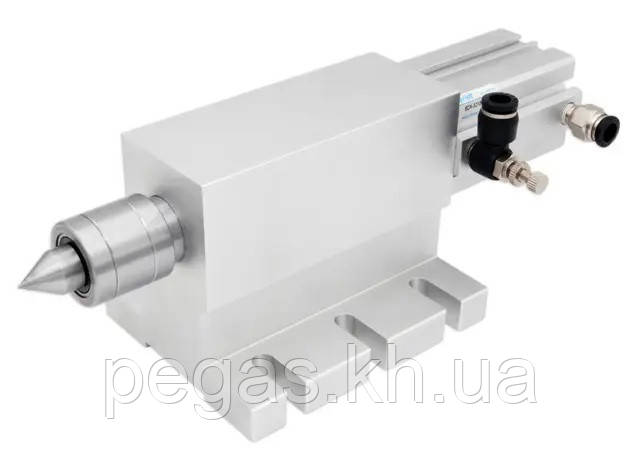

Задня бабка з пневматичним притиском WD-65, H 65 мм

Задня бабка WD-65 - це пристрій для фіксації тіл обертання при обробці, що працює в парі з поворотною віссю. Воно складається із задньої бабки та пневматичного циліндра SDA-32X50-B, встановленого на корпусі. Пневматичний циліндр, використовуючи тиск стисненого повітря, висуває піноль на необхідну довжину, забезпечуючи притиск заготовки. Притискаючий кінець бабки виконаний у вигляді класичного конуса. Ця модель забезпечує надійне фіксування заготовок із щільних та однорідних матеріалів, таких як пластик, метал, текстоліт та інші. Задня бабка кріпиться за допомогою шести болтів

Технічна характеристика:

Модель: WD-65

Модель пневматичного циліндра: SDA-32X50-B

Притискаючий кінець бабки: конус

Матеріал корпусу: алюмінієвий сплав

Тип дії пневмоциліндра: подвійний

Діаметр циліндра: 32 мм

Телескопічний хід: 50 мм

Профіль штока поршня: зовнішні зуби

Наявність магніту: відсутня

Діапазон робочого тиску: 0.1~0.9 МПа

Максимальний робочий тиск: 1.0 МПа

Максимальний тиск: 1.35 МПа

Діапазон робочої температури: 20~80°С

Висота до центру конуса: 65 мм

Загальна довжина: 250 мм

Загальна ширина: 100 мм

Загальна висота: 93 мм

Різьблення фітингів: М10х1.0

Діаметр відповідної трубки для повітря: 8 мм

Вага: 2.26 кг

Комплект:
Задня бабка з пневматичним притиском WD-65 (1 шт.)
Фітинги (2 шт.)
