Бездротовий пульт керування WHB04-L для Mach3 з енкодером

Бездротовий пульт WHB04-L для верстатів із ЧПУ MACH3 використовується для зручності керування верстатами з числовим програмним керуванням, які працюють із програмою MACH3 або під керуванням промислових комп'ютерів. Пульт додає зручності завдяки свободі переміщення з ним і дає відчуття, що співпрацюєш зі верстатом безпосередньо, а не через натискання кнопок на клавіатурі та миші.
Перед використанням пульта WHB04-L потрібно, щоб на комп'ютері була встановлена програма MACH3. Коли MACH3 встановлена, то в кореневій папці програми має бути папка Plugin, якщо такої немає — створіть її. Потім із CD диска, який йде в комплекті, з папки driver, копіюйте файл ShuttlePro.dll у папку Plugin програми MACH3. Для встановлення драйвера функції Probe-Z — копіюйте файл M930.m1s з папки Macro-code CD диска в папку MACH3./Mach3/macros/Mach3Mill. Після цих дій під'єднайте до USB-порту комп'ютера USB приймач (ShuttlePro). Операційна система автоматично знайде та встановить драйвера для ShuttlePro та ідентифікує його, як «USB-пристрій введення». Коли ShuttlePro під'єднаний, запустіть програму MACH3, перейдіть у меню «Config» заміню «ConfigPlugins». Ви маєте побачити вибір ShuttlePro та зелену галочку біля нього. Якщо зеленої галочки немає, спробуйте встановити її вручну. Зелена галочка означає, що MACH3 синхронізувалася з ShuttlePro. Потім натисніть кнопку «Config», яка на жовтому тлі та настроюйте кнопки.

Для увімкнення пульта потрібно спочатку відкрити бокс для елементів живлення, встановити в бокс згідно з полярністю дві батарейки типорозміру AA, закрити бокс. Потім потрібно натиснути на сріблясту кнопку, яка розміщена у верхній правій частині пульта. Пульт не увімкнеться, якщо заряд батарей занадто малий. Бажано встановлювати нові елементи живлення, тому що прилад дуже чутливий у малому заряді та може не увімкнутися. Якщо заряд елементів живлення малий для старту пульта, то блиматиме червоний індикатор із піктограмою розрядженої батареї. Ще пульт не ввімкнуться, якщо ShuttlePro не входить до комп'ютера.
Пульт обладнаний уже запрограмованими п'ятьма кнопками, на які можна закріпити макроси, ручкою перемикачем, ручкою маховиком. У комплекті з пультом для ручки маховика йде додаткова ручка та шуруп для монтажу. Шуруп вставляється в додаткову ручку та прикручується в спеціальний отвір на ручці маховики. Після будь-якої дії з пультом (натискання кнопок, поворот ручки т.п.), якщо сигнал дістався, то блиматиме зелений індикатор «OK». Задня поверхня пульта обладнана двома потужними магнітами для можливості жорсткого закріплення пульта на обладнанні або металевій поверхні, як горизонтально, так і вертикально.

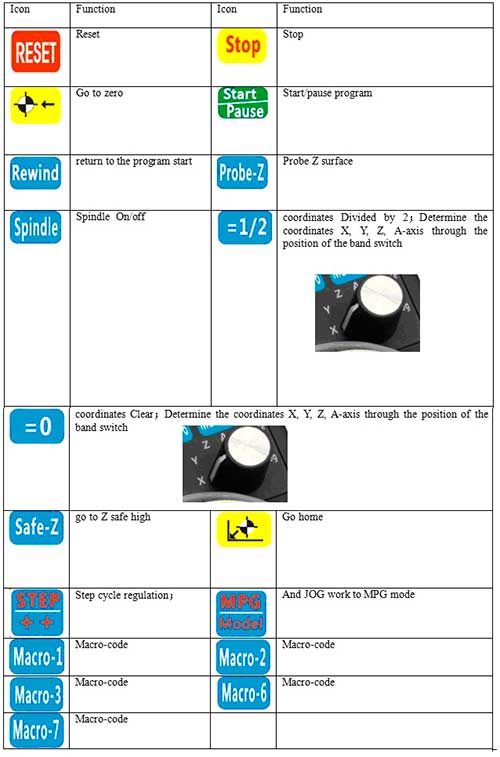

Функції кнопок пульта:

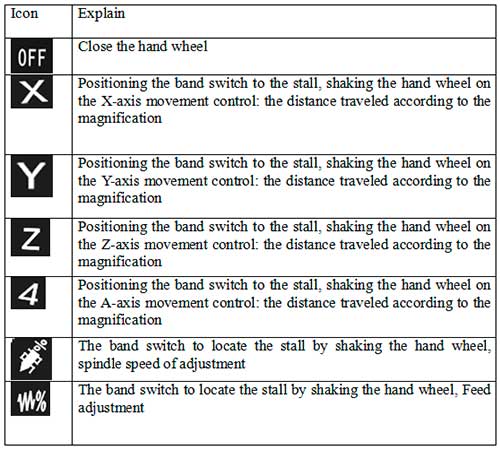

Функції ручки перемикача:

Тип дисплея, коли ручка перемикач стоїть у положенні осей X, Y, Z, A:

Тип дисплея, коли ручка перемикач стоїть у положенні Spindle (шпиндель) і Feed (подавання):

На CD-диску є файли з готовими макросами та машинними командами, а також файли з інструкціями щодо встановлення та використання.
Радіус дії пульта в ідеальних умовах до 40 м. Стандарт бездротового передавання даних 2,4 ГГц ISM з алгоритмом захисту від перешкод. Підтримка до 64 різних каналів на частоті 2,4 ГГц для того, щоб не перекривати зв'язок інших пристроїв і приладів, що працюють на частоті 2,4 ГГц.

Характеристики:

виробник: XHC;
модель: WHB04-L;
робота під керування програми: MACH3;
швидке перемикання: між 4 осями (X, Y, Z, A), швидкістю шпинделя, швидкістю подавання
підтримка: макросів;
дисплей: з зображенням машинних і робочих координат осей, величини кроку;
ручне керування енкодером: 100 імпульсів/переверт;
частота роботи: 2,4 ГГц ISM (потужність передавання 0 дБ, чутливість приймання — 98 дБ);
канали: 64 канали з кроком 1 МГц;
інтерфейс: передбачає роботу в середовищі з чималими перешкодами;
радіус роботи: до 40 м (у ідеальних умовах);
живлення: два елементи живлення типорозміру AA;
магніти на задній частині корпусу для закріплення пульта на обладнанні;
розміри: 185 х 105 х 50 см;
вага комплекту: 325 г.

Комплект постачання:

• бездротовий пульт WHB04-L для верстатів із ЧПУ MACH3 в картонному пакованні;
• бездротовий USB-приймання-передавач;
• CD-диск;
• додаткова ручка з шурупом;
• посібник користувача китайською та англійською мовами.
