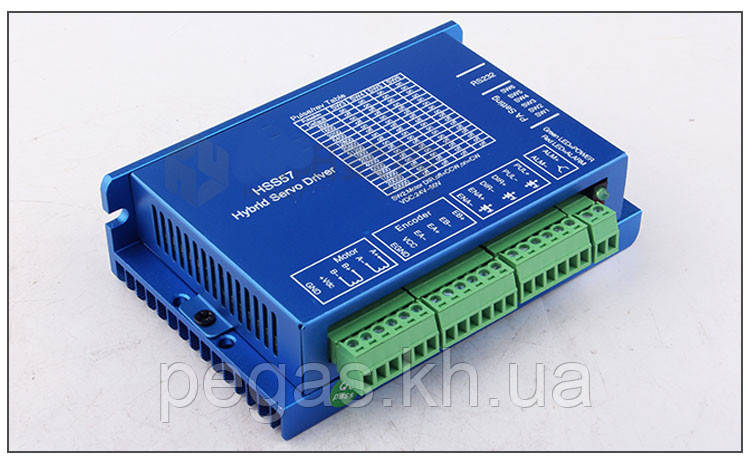

Драйвер HSS57. Для гібридного двигуна nema 23

Драйвер гібридного крокового двигуна HSS57 з енкодером— 2-файл для керування кроковим двигуном з енкодером. Драйвер забезпечує стабільну та точну роботу двигуна без втрати кроків. Драйвер розроблений на  32-бітної технології DSP,  підтримує керування сигналами PUL/DIR (CP/CW).

Швидка реакція та те, що немає «поринань»  роблять  серію драйверів ідеальним варіантом для застосунків, які вимагають швидкого пересування на короткі відстані та де «рискання» (нерівномірна робота) були б небажаними (наприклад, у механізмах із ремінним приводом або механізми низької жорсткості, де під час зупинки ШД необхідна мала вібрація).

Закрита система позиціювання  вдосконалена та є  доброю заміною відкритої системи. Широко застосовується на гравіальних верстатах, спеціальних примислених швейних машинах, маркувальних машинах, обладнання для збирання,  верстатах із ЧПУ та інші.

Особливості:

– Драйвер HSS57  підходить для NEMA 23, 24 (з крутним моментом 2.2N.m — 3N.m) замкнутого циклу крокового двигуна;

– Усунена можливість втрати кроків;

— Забезпечує плавну роботу двигуна, низьку вібрацію,  гарантує високі динамічні характеристики під час пришвидшення та гальмування двигуна;

— немає вібрації під час зміни від нульової до максимальної швидкості;

– Наявність автоматичного регулювання струму залежно від навантаження;

– Зменшення крутного моменту у разі збільшення швидкості набагато нижче, ніж у звичайного ШД;

– Частота до 200 кГц;

— Мікрошаг 16,  максимум 51200 імпульсів/об;

– Напруга DC24V ~ 50V;

— Максимальний струм — 6А;

– Вхідний струм 7 ~ 20mA;

– Роздільна здатність енкодера: 1000 PRR

– Опір ізоляції: > = 500MΩ;

– Робоча температура:  0 ~ 50 ° C;

-Рабоча вологість 40 ~ 90% RH;

– Спосіб охолодження: природний або радіатор;

– Вага: 560 г
